監控工程項目，到底該如何組網？

　　有不少朋友問到100路監控需要使用核心交換機嗎？說到核心交換機，就難免會想到交換機的組網方式，那些不同大小的網絡，如何組網？

　　監控項目常見的組網方式有三種，我們一起來看下。

　　架構一：10個點左右的小型工程

　　針對于50個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。假如采用200萬像素IPC，碼流以4Mbps計算，10臺攝像機占用帶寬為10*4=40M，而百兆交換機實際使用率為50%-70%，即50-70M，完全可以滿足8臺IPC的傳輸要求。

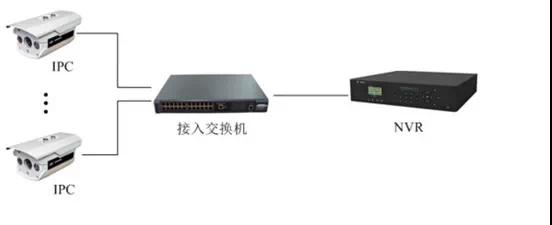

　　我們可以看到，小型網絡的組網拓?fù)鋱D沒有用到核心交換機。

　　架構二：50-100個點的中小型工程

　　針對50-100個點的中小型工程，僅僅采用百兆交換機是遠遠不夠的，需要更高性能的全千兆交換機作為核心交換機，才能保證視頻信息的流暢傳輸。

　　如采用200萬像素IPC，碼流以4Mbps計算，100臺攝像機占用帶寬為4M*100=400M，如果是按照10臺攝像機接入百兆交換機的話，那么我們需要10臺接入層交換機，那么核心層交換機需要三層全千兆交換機。

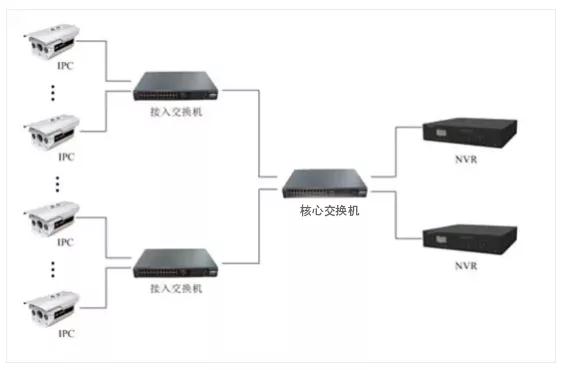

　　框架圖如下：

　　對于100個點位的組網，一般只有核心交換機與接入層交換機，沒有用到匯聚層交換機。

　　架構三：100個點以上的中大型項目

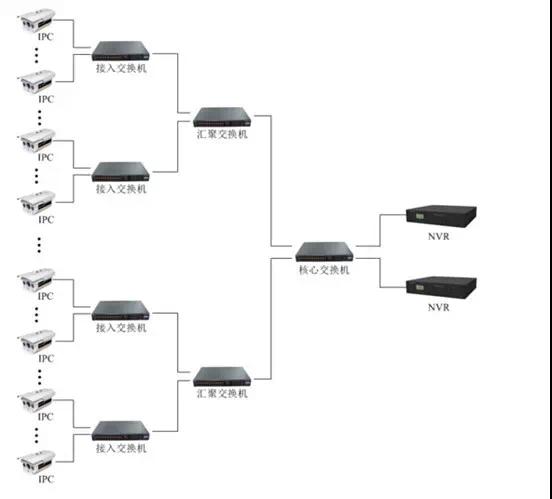

　　針對于100個點以上的中大型工程，需要采用三層網絡架構：接入層、匯聚層、核心層。同時由于點位較多，對核心層交換機的性能要求較高，一般這種情況下需選擇華為或華三等知名廠家的三層全千兆核心交換機。

　　大型網絡組網都會用到三層網絡結構，這個在我們?nèi)蹼妚ip群中也有朋友問起過，200個監控點位需不需要匯聚交換機？ 是需要的，沒有匯聚層交換機做媒介，核心交換機的壓力會很大，會出現網絡堵塞、延遲等情況。

　　根據項目情況選擇組網方式有利于設備的選擇，合理的網絡結構可以避免一些故障的發生。
